水力旋流器

 提示:点击图片可以放大
产品简介
水力旋流器是在回转流中利用离心惯性力进行分级的设备。利用一定的压力将矿浆沿切向方向给入,使之旋转,矿浆在离心力的作用下加速向旋流器内壁处沉积,达到分级的目的。旋流器的给料方式目前多采用砂泵直接给料。


工作原理
矿浆在一定的压力(0.04-0.35MPa)下经给矿管沿切线方面送入旋流器,在内部形成高速回转流,产生很大的离心力。在旋流器圆点处矿浆回转速度达到Max值,离心力也Max值。矿浆向周围扩展运动的结果,在中轴周围形成一个低压带。
通过沉砂口吸入空气,在中轴处形成一个低压空气柱。旋流器中的矿浆除切向的回转运动,又有指向中轴的径向运动,靠近
中轴的矿浆还有沿轴向上的运动,外侧矿浆则主要沿轴向向下沉砂口运动。在轴向,矿浆存在一个方向转变的零速点,连接各点在空间构成一个近似锥形的面,成为零速包络面。矿浆中粗颗粒借助较大的离心惯性力客服径向浆流的阻力向外运动,保留在零速包络面以外,并随外侧矿浆螺旋向下,然后由沉砂嘴排出。细颗粒的离心沉降速度较慢,由向上的涡流携带,从溢流管流排出。


产品特点
构造简单,占地面积小,生产率高。


技术参数

型号 规格 直径(мм) 锥角 溢流粒度(μm) 处理量(m³/h) 尺寸(L*W*H)(мм) 重量(Kg)
(°)
Hydro-cyclone FX-100 100 20 20~50 2~2.5 260×320×646 26
FX-125 125 20 20-50 3.1-6.1 260×320×646 29
FX-150 150 20 35-75 7.5-15 570×426×1123 128
FX-250 250 20 40-100 10-39 852×516×1273 205
FX-300 300 20 45-105 37-43 852×525×1940 287
FX-350 350 20 50-110 74-90 955×680×2299 430
FX-500 500 20 60-120 170-220 1090×811×2835 718
FX-660 660 20 70-150 350-525 1444×1212×3128 1130

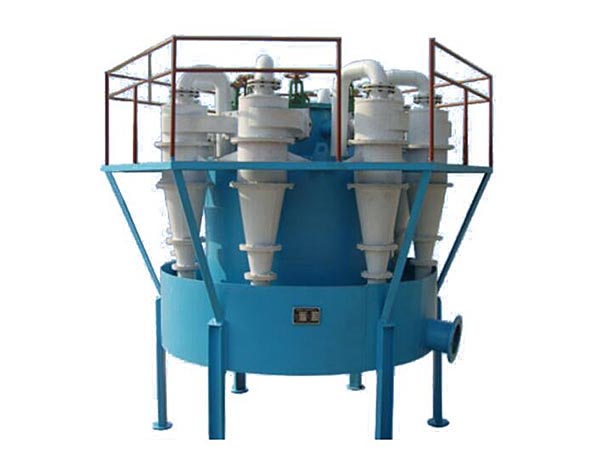

Hydro-cyclonegroup FXK150×4 150 20 35-75 30-60 1800×1790×1850 1680
FXK150×8 150 20 35-75 60-120 2288×2188×1850 2236
FXK150×12 150 20 35-75 90-180 2610×2188×1850 3074
FXK300×4 300 20 45-105 148-172 2333×2325×2560 2530
FXK300×8 300 20 45-105 222-258 2700×2570×2640 3477
FXK350×4 350 20 50-110 296-360 2750×2550×3520 3550
FXK350×6 350 20 50-110 1184-1440 2930×2730×3145 5597
FXK350×12 350 20 50-110 888-1080 4360×4200×2990 10537
FXK500×4 500 20 60-120 680-880 3100×2950×4060 6645
FX500×6 500 20 60-120 1020-1320 3690×3584×3472 8870
FX660×6 660 20 70-150 1830-3150 5500×5300×4250 18057
